リビングESXマシン メモリ増設

録画PCとして作業がほぼ完了したリビングESXマシンですが、お次は古くなった光輪サーバーの移行です…
CPUリソースは予め考慮して機器を選んでいたのでよかったのですが、Direct I/Oでデバイスをゲストにアサインするとメモリを実際のアサインしたサイズより多く(ほぼ倍)利用することを考慮していなかったため、そのままでは光輪サーバーが動かせません…

リビングPC
我が家のリビングESXマシン(ケースはAntec NSK2480)

Team 4GB DDR3 1600 2枚組
「Team DDR3 1600 4GBメモリ2枚組」

増設するメモリは、今搭載しているものとまったく同じものにしました。その方が相性問題とか気にしなくて済みますからね… 🙂

メモリ増設
装着前
メモリ増設
装着後(真上からの写真なので若干分かりにくいですが…)

メモリ増設(ESX)
マシンを起動して、外部からvSphere Clientで接続して確認するとちゃんと認識されているのがわかります。
これで光輪サーバーも問題なく動作できるでしょう… よかったよかった。 😎

(画像クリックで拡大します)
メモリ割り当て
ゲストOSへのアサインはこんな感じ… いやぁ、便利ですねESX。

好評につき売切れです

Error: Failed to retrieve data for this request.

好評につき売切れです

Error: Failed to retrieve data for this request.

録画PCリプレイス計画! その15

遂に念願のWindows10になりました! 😛

Windows10 Upgrade

vSphereゲスト上のWindows8.1は、下の「田」ボタンからはアップデートできませんので、Windows10のISOファイルを作成して、それをマウントしてアップデートを掛けます。

アップデートが終了してWindows10が起動してきたら、VMware Toolsを修復セットアップすると元通りです!
TVrock等もそのまま特に問題なく動作しました。アッサリです。 😉

他にも色々と触る部分はあるんですが、録画PCのリプレイスという意味ではこれで完了… でしょうかね! 😀

録画PCリプレイス計画! その14

リビングPCのESX上に移行した録画PCのOSをいよいよWindows8から、Windows8.1にUpdateしました! 😛

(画像はクリックで拡大します)

Windows8.1 Upgrade

Windows8.1にUpdateしたら、TVrockで番組の視聴ができなくなったのですが、PT2のドライバとSDKを最新の物で再インストールしたところ、正常に視聴出来るようになりました。 😉

…んでもって、次はWindows10のアップグレードかぁ… と、おもむろにバックアップを取得してvSphere上でリセットを掛けたところ… 強烈なアラーム音(ビープ音)が! 😯

…え?、Adaptec RAIDのアレイが見えてない??
Force Online をやってもOnlineにならない… 😆
データが全部吹っ飛んだ… のか。(爆死)

ほんの僅かな希望を胸にネット上を検索したところ…
故障したアレイは復旧できますか?
と言うコラムをアダプテックのサイトで発見!

前半のForce Onlineはダメなので、後半のRAIDを一度初期化して、同じ構成にてデータを残したまま再作成の方法をトライしてみました。

すると…

Adaptec RAID ASM
じゃじゃーん!
復旧できました!! 😛

ディスクもすべて見えている状態で発生したのですが… 故障の原因は何なんでしょうね。
vSphereゲストのシャットダウン中にリセットしたので、RAIDのキャッシュ情報が正常にフラッシュされなかったんでしょうか…
良く分かりませんが、二度と味わいたくないので、気休め程度にAdaptec RAID 5805のバッテリーをeBayで注文してみました。 🙄

Error: Failed to retrieve data for this request.

Error: Failed to retrieve data for this request.

Error: Failed to retrieve data for this request.

Error: Failed to retrieve data for this request.

録画PCリプレイス計画! その13

録画PCに取り付けているリムーバブルケース(モービルラック)ですが、現在はUSB2.0でマザーボード上のピンヘッダに接続されています。
今回の新しい環境ではUSB3.0が利用できますので、それで接続できるように弄ってみました! 🙂

USB3.0化
『玄人志向 KRHK-SATA3U3 USB3.0⇔SATA変換基板』

メインの部品は一番左の変換基板です。その他はマザーボード上のピンヘッダからUSBの接続口に変換する基板だってりケーブルだったり…
本当はもっと先に作業すればいいやーと思っていたんですが、密林の欲しいものリストに入れといたら「残りあと2点です。ご注文はお早めに!」とか言い出したからやむを得ず…

USB3.0化

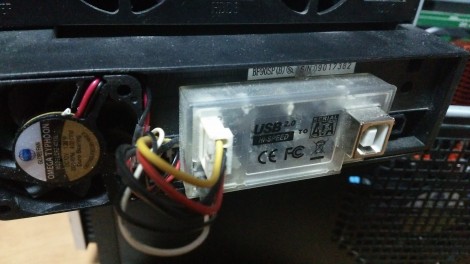

現在のモービルラックの背面がこちら
通常のSATA接続のモデルを改造し、モービルラックの電源をONにした際にのみFDD電源コネクタに電源が供給されるようにしてあります。そしてそれを電源としてUSB2.0⇔SATA変換を挟む事で稼働中の抜き差しができるようにしてあります。

…何でこんな事をしているかというと、今はわかりませんが当時のモービルラックのUSB接続モデルおよび廉価なSATAモデルにはHDDのアクセスランプが無かったか、あっても機能しなかったためです。
(LEDを点灯させる為にはSATA/IDE両対応のワンランク上のモデルのカードリッジが必要だった)

USB3.0化

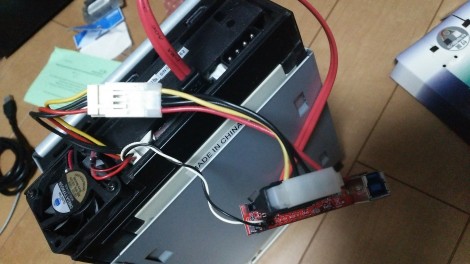

先ほどの基板にケーブルを接続してモービルラックに接続するとこんな感じに…
さーて、付け替えて動作確認してみるかなぁーと思ったものの。
あれれ?ケーブルが刺さらないぞ??

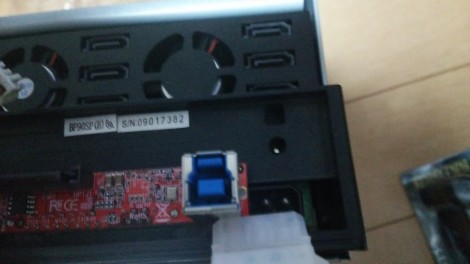

USB3.0化
ガガーン… 基板がちょっと長い… 😥
なんかいい方法は無いかと小一時間悩んだところ、ふとあることを思い出しました! 😛

USB3.0化

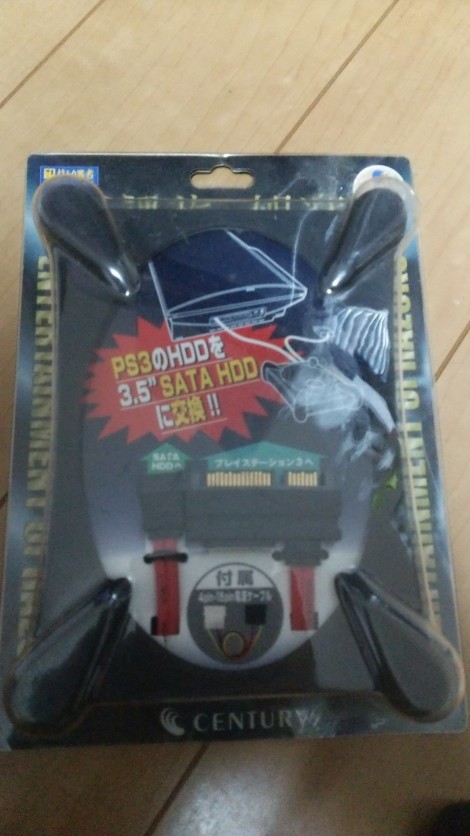

『Century PS3のHDDを3.5” SATA HDDに交換!!』

PS3を買った当初… なので、約9年前?
いつか使うこともあるかも… と購入したヤツです。PS3じゃないですが役に立ちそうです! 😉

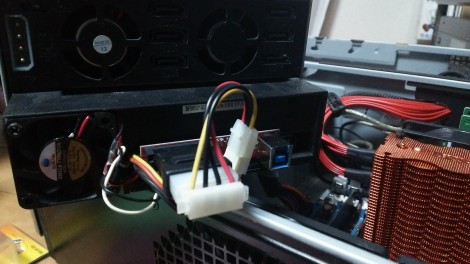

USB3.0化
接続するとこんな感じ… びよーん。 😀
ちょっとかっこ悪いですが、致し方ありませんです… ハイ。

USB3.0化

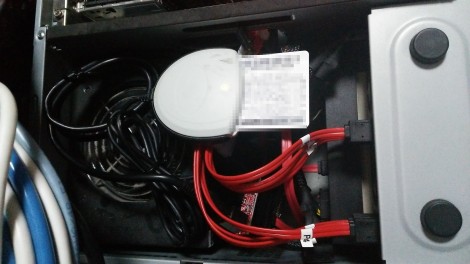

この際なので、マシンの外に設置していたICカードリーダも内蔵しちゃうことにしました。
知らないうちに抜けてたりしましたからね… この方が安心です。 😎

さーて、どれくらい早くなったかベンチーマークをしてみました。

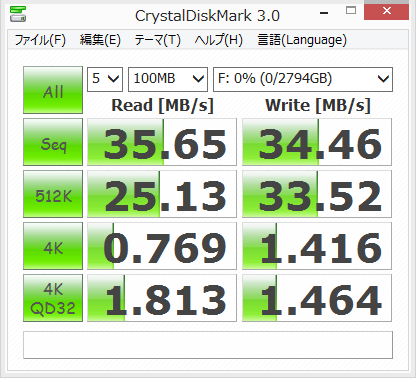

USB3.0ベンチマーク
うーん?あんまり早くない気もするけど…
でも、USB2.0で繋いだのよりは早い。なんか中途半端な感じですね… 何がボトルネックなんでしょうか。
しばらくはこのまま使ってみて問題なければ気にしない事にしようかなー。
