前回の記事で、ESXゲストOSに直接ディスプレイやキーボード・マウスを接続することを止めたので、ESXゲストOS用に使っていたUSB 3.0 IFを取り外せるようになりました! 😉
なので、そこにRAIDカードを追加して、内蔵SATAポートから切り替えていきます。
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_470,h_264/http://blog.kourin.org/blog/wp-content/uploads/2019/07/DSC_1785-e1563078459228.jpg)
取り外したUSB3.0 IF
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_470,h_264/http://blog.kourin.org/blog/wp-content/uploads/2019/07/DSC_1786-e1563078492303.jpg)
『富士通 D2616-A22 (LSI SAS2108 チップ使用)』
D2616はオークションとかで数千円で買え、SATA 6Gb/s対応の8ポートかつ512MBキャッシュ搭載なのでオススメ!
機能的には、RAID0/1/1E/1+0/5/5+0/6/6+0 とある様ですが、Activation Codeが必要らしくデフォルトだとRAID0/1のみ利用可能になっています。
WebBIOSの設定を見てみると、SSDをキャッシュにする機能がありそうなので、そのうち設定してみようかなぁ…
ちなみに、ESXのサポートリストに記載はありませんが LSI SAS2108 はESXi 6.0U3 以降OK なのでたぶん平気。
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_470,h_264/http://blog.kourin.org/blog/wp-content/uploads/2019/07/DSC_1802-e1563078558387.jpg)
『ICY DOCK MB998SP-B / 2.5インチ SATA HDD&SSD 8台ケース』
結構前にコレだけ買っておいたんですが、現状利用しているHDDに9.5mm厚がいくつかあるため、使っていませんでした。
今回の作業のついでに確認したところ、9.5mm厚は2台だけでしたので2台だけなら他に一時的に設置可能なスペースがあるため、コイツも交換することに…
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_470,h_264/http://blog.kourin.org/blog/wp-content/uploads/2019/07/DSC_1803-e1563078569883.jpg)
パッケージの中身はこんな感じです。
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_470,h_264/http://blog.kourin.org/blog/wp-content/uploads/2019/07/DSC_1804-e1563078580403.jpg)
トレイはこんな感じ…
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_470,h_264/http://blog.kourin.org/blog/wp-content/uploads/2019/07/DSC_1805-e1563078593876.jpg)
取り外したHDD達。右端の2台が9.5mm厚です。
ESXのデータ移行は単純で、テンポラリのHDDを接続してあったのでそこにデータストアの内容をコピーしておき、RAIDカード経由に切り替えた先で、新しく作成したデータストアに書き戻すだけ… 😀
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_470,h_264/http://blog.kourin.org/blog/wp-content/uploads/2019/07/DSC_1806-e1563078617278.jpg)
PC内部はこんな感じになりました。I/Oスロット部一番奥側が今回交換したD2616-A22。
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_470,h_264/http://blog.kourin.org/blog/wp-content/uploads/2019/07/DSC_1807-e1563078628138.jpg)
フロント区画に仕込んでいたH/W RAID基板などは全て取り外したのでスッキリ!
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_470,h_264/http://blog.kourin.org/blog/wp-content/uploads/2019/07/DSC_1808-e1563078640735.jpg)
代わりに、MB998SP-Bの電源はSATA電源のタイプだったので、未使用だったケーブルを取りまわした関係で、5インチベイ周りは混沌気味になっちゃいました。 😆
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_470,h_264/http://blog.kourin.org/blog/wp-content/uploads/2019/07/DSC_1810-e1563078663536.jpg)
リビングESXの外見はこんな感じに…
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_470,h_264/http://blog.kourin.org/blog/wp-content/uploads/2019/07/DSC_1811-e1563078686846.jpg)
5インチベイのアップはこんな感じです。
MB998SP-Bですが、残念な事にアクセス時は点滅と書いてあったんですが、常時点灯のまま変わらず…
前のケースでは確認できていただけにアレですが、まぁ仕方ない。 🙁
ちなみに、D2616-A22のディスクアクセスLEDですが、
http://manuals.ts.fujitsu.com/file/9599/lsi-modular-raid-ug-jp.pdf
上記サイトにて確認できます。
※だた「ピン6」としか書いてませんが、ピン6を+、1つ下側を- としてLEDを接続すれば利用できました。 😎
基本的にD2616-A22のコマンドや設定は、実家用ESXの際の物と同じになります。
実家用ESXサーバを作ろう その2
実家用ESXサーバを作ろう その3
実家用ESXサーバを作ろう その4
ただ、8-07-07_MegaCLI.zip がリンク切れでダウンロードできなかったので、以下のサイトのものを利用させて頂きました。
https://xmms.jp/confluence/pages/viewpage.action?pageId=852020
ちなみに、MegaRAID (MegaCli) のコマンドの使い方は以下のサイトが参考になります。
https://www.linux-geex.com/megacli-basic-usage/

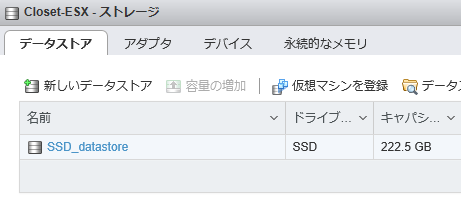

最終的にリビングESXのデータストアはこんな感じになりました。 😛
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_470,h_105/http://blog.kourin.org/blog/wp-content/uploads/2019/07/datastore-e1563080991165.png)
